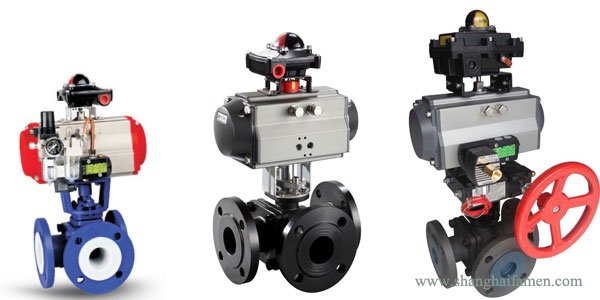

氣動三通襯氟球閥
發布時間：2008-08-13 瀏覽：次
氣動三通襯氟球閥Q644F46 Q645F46 T型 L型氣動三通球閥規格標準 型號完整，DN25-DN600，閥體通過將四氟材料高溫熔化后壓制到內腔各個表面，使得整個流道處于高耐腐蝕狀態，直接避免了強酸堿型介質與閥體內表面 接觸，解決了高腐蝕性介質對閥體的腐蝕，氣動三通襯氟球閥廣泛適用于各種工業管道中液體和氣體的輸送(包括蒸氣)，在各種酸、堿、鹽類等強腐蝕性介質中均能很好地工作。
氣動三通襯氟球閥規格標準：
|
公稱通徑DN(mm) |
15～300 |
|
公稱壓力(MPa) |
PN1.0、1.6、2.5MPa |
|
閥體形式 |
兩段式閥體 |
|
連接形式 |
法蘭式 |
|
閥芯形式 |
"O"型三通球形閥芯 |
|
密封填料 |
聚四氟乙烯(PTFE) |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量Q |
零泄漏 |
|
適用溫度 |
PTFE≤150℃ |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
死區 |
帶定位器：小于全行程的2% |
|
可調范圍 |
250：1 |
|
配置執行機構 |
AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
襯氟氣動三通球閥的氣動執行機構部分參數：
|
執行器型號 |
AT、AR、AW系列單雙作用氣動執行器 |
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
氣動三通襯氟球閥的材質標準：
|
零件名稱 |
材料名稱 |
|
閥體 |
WCB+F46或F4 |
304(CF8)+F46或F4 |
316(CF8M)+F46或F4 |
316L(CF3M)+F46或F4 |
|
球體 |
2Cr13+F46或F4 |
304+F46或F4 |
316+F46或F4 |
316L+F46或F4 |
|
閥桿 |
2Cr13+F46或F4 |
304+F46或F4 |
316+F46或F4 |
316L+F46或F4 |
|
密封圈 |
聚四氟乙烯(PTFE) |
|
適用介質 |
強酸、強堿等腐蝕性介質 |
三通氣動襯氟球閥的結構區別：

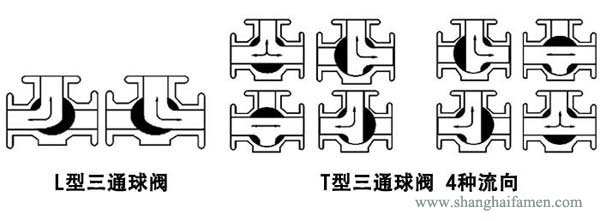

氣 動三通襯氟球閥分L型和T型，介質流通方向見下圖。L型氣動三通襯氟球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型氣動三通襯氟球閥適用于 介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通襯氟球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。
如何正確選擇合適的氣動三通襯氟球閥：
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)

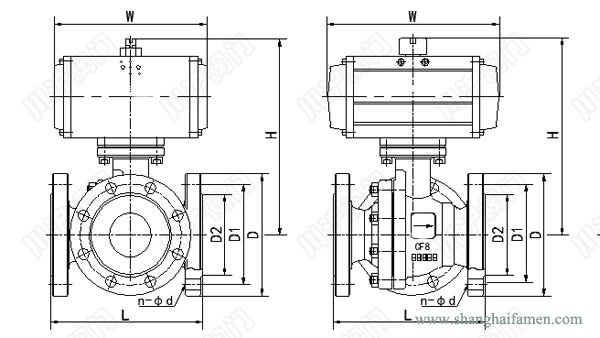

氣動三通襯氟球閥結構圖：
