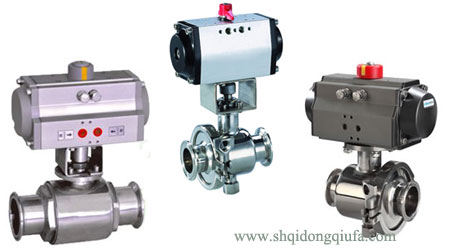

衛生級快裝氣動球閥采用不銹鋼304 316 316L等材質通過全自動CNC數控系統，自動加工成型，衛生級不銹鋼氣動球閥采用快裝連接，接口無殘留，安裝簡單省事，快裝氣動球閥價格實惠，廠家直銷。流道內壁0.4~0.5um電子精確拋光，保持流體暢通無阻。密封面采用的全包PTFE沒有死角，保證衛生。衛生級快裝氣動球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
衛生級快裝氣動球閥結構參數：
| 公稱通徑 | 15～102mm |
| 公稱壓力 | PN1.0MPa |
| 閥軸材質 | 不銹鋼 |
| 閥體材質 | 304/316/316L不銹鋼 |
| 球體材質 | 304/316/316L不銹鋼 |
| 閥座密封 | PTFE |
| 溫 度 | PTFE≤180℃ |
| 連接方式 | 快裝式、焊接式、螺紋式 |
| 適用介質 | 啤酒、葡萄酒、生物工程、食品、制藥、飲等 |
| 特 點 | 安全衛生，密封好、使用壽命長 |
衛生級快裝氣動球閥尺寸規格：
| 通徑Ø | 卡箍外徑 | 氣缸長度 | 結構長度 | 通徑 | 中心高度 |
| 15 | 34 | 130 | 100 | 12.7 | 152 |
| 20 | 50.5 | 130 | 100 | 17.2 | 156 |
| 25 | 50.5 | 140 | 120 | 25 | 180 |
| 32 | 50.5 | 140 | 130 | 31.8 | 208 |
| 38 | 50.5 | 140 | 150 | 35.6 | 218 |
| 51 | 64 | 170 | 200 | 48.6 | 226 |
| 63 | 77.5 | 186 | 210 | 60.3 | 240 |
| 76 | 91 | 186 | 220 | 72.9 | 286 |
| 89 | 106 | 225 | 260 | 88.9 | 298 |
| 102 | 119 | 254 | 320 | 101.6 | 336 |
快裝連接衛生級氣動球閥安裝使用說明：
2、安裝時須仔細核對卡箍連接型號是否一致，焊接外徑是否符合標準，卡箍與該閥連接處應安裝專用密封圈，使該閥與管道連接密封可靠。 水平管道、垂直管道均可安裝。
3、衛生級快裝氣動球閥安裝完成通入壓力介質時，轉動手柄90°檢查內外密封，如無滲漏現象，即可投入正常使用。
4、使用過程中如發現球閥關閉時，內部仍有滲漏現象，須更換密封圈，重新正確安裝后再投入使用。
5、該球閥一般用于接通及斷開介質，也可以用于調節流量，但不要將衛生級快裝氣動球閥安裝于要求嚴格調節介質流量太小的管道和設備中。

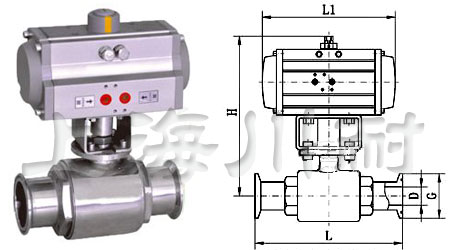

衛生級快裝氣動球閥結構圖：
