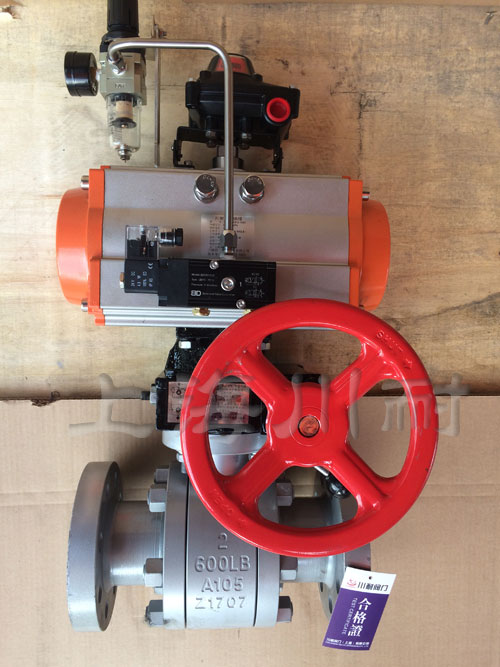

高壓氣動鍛鋼球閥 氣動鍛鋼高壓球閥廠家

高壓氣動鍛鋼球閥可配以閥門定位器輸入控制信號(4-20mA電流或1-5VDC電壓)即可實現對球閥的角度旋轉運轉，氣動高壓鍛鋼球閥可配行程限位開關、電磁閥、減壓閥及0.1-0.7MPa氣源壓力即可實現開關操作，限位開關可輸出無源觸點信號和閥門開關到位燈。不銹鋼氣動鍛鋼高壓球閥主要適用于 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。

氣動鍛鋼高壓球閥的優點：
1、齒輪式雙活塞，輸出力矩大，體積小
2、氣缸選用鋁金材料，重量輕、外形美觀
3、可在頂部、底部安裝手動操作機構
4、齒條式連接可調節開啟角度、額定流量
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作
6、IS05211標準連接為產品的安裝更換提供了方便
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度

高壓鍛鋼氣動球閥結構標準：

閥體形式	三段式鍛造閥體
公稱通徑	DN15～300mm、1/2"～12"
公稱壓力	國標PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；美標ANSI 150、300、600、900LB
法蘭標準	ANSI、GB、JB、HG等
連接形式	法蘭式、焊接式、螺紋式(適用于PN10MPa以內)
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨

不銹鋼304 A105鍛造氣動高壓球閥附件和接口規格：

執行器型號	GT、SR、ST、AT、AW系列單(雙)作用氣動執行機構
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-20～+90℃
作用形式	單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

高壓鍛造不銹鋼氣動球閥檢驗檢測標準：

公稱通徑DN(mm)		DN15-300							1/2"～12"
公稱壓力	PN(MPa)	1.6	2.5	4.0	6.4	10.0	16.0	25.0	150	300	400	600	900	1500
試驗壓力	強度試驗	2.4	3.75	6.0	9.6	15.0	24.0	37.5	3.1	7.8	10.2	15.3	23.1	38.4
	密封試驗	1.76	2.75	4.4	7.04	11.0	17.6	27.5	2.2	5.6	7.5	11.2	16.8	28.1
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

氣動高壓鍛鋼球閥結構：
