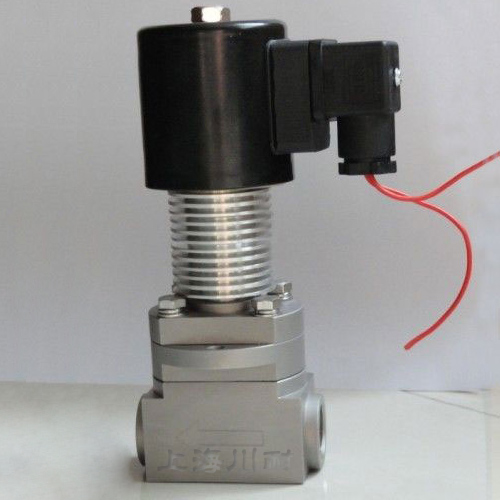

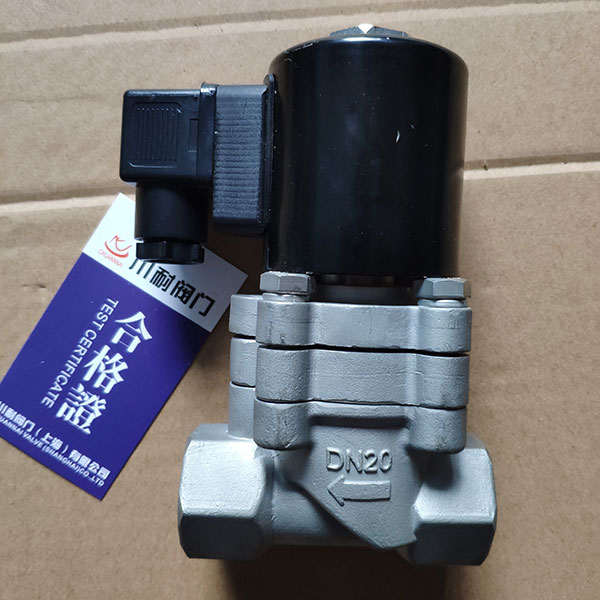

不銹鋼高壓蒸汽電磁閥介紹：
不銹鋼高壓蒸汽電磁閥用于各種常溫、高溫、高壓等場合,適用于蒸汽、熱水、空氣、油品及抽真空管路的自動控制；不銹鋼高壓蒸汽電磁閥廣泛應用于機械、服裝設備、干燥設備、制冷、暖通空調、電鍍涂裝、食品飲料、水廠、環保水處理及真空設備等行業，是自動化控制工程、項目改造及設備配套的常用產品。
高壓蒸汽電磁閥線圈：
代號 功能名稱 功能說明
B 德國線圈 選配德國品牌線圈
高壓蒸汽不銹鋼電磁閥接線標準：
電源電壓 220V AC 50/60Hz24V、12V DC
額定功率 標準型AC：15W， DC：15W
電壓公差 ±10%
電氣連接 標準接線盒、引線
不銹鋼高壓蒸汽電磁閥型號規格：
公稱通徑 DN3-25mm
原理結構 分步直動式，直動式
閥體材質 SS304（精密鑄造）不銹鋼、(棒料鍛打成型)
最低壓差 0bar
密封材料 Viton
環境溫度 -10℃～+60℃
流體溫度 -5℃～150℃
適用流體 蒸汽 氣體 油 弱酸堿性液體無固體雜質
流體粘度 ≤9.8mm2/S
連接方式 內螺紋（國標或NPT）
安裝方式 水平安裝，線圈向上（其它方式可定制）
防護等級 IP54、IP65（塑封線圈）
高壓不銹鋼蒸汽電磁閥尺寸標準：
| 規格 | 接口G | 通徑[mm] | Cv值 | 分步直動式，直動式 | |
| 最小壓差［bar］ | 最大工作壓力［bar］ | ||||
| DN03A | 1/8 1/4 | 03 | 0.23 | 0 | 10 |
| DN06A/C | 1/4 1/2 | 06 | 0.6 | 0 | 10 |
| DN10A/C | 3/8 1/2 | 10 | 1.5 | 0 | 10 |
| DN15A/C | 1/2 3/4 | 15 | 3.5 | 0 | 10 |
| DN20A/C | 3/4 | 20 | 6.2 | 0 | 10 |
| DN25A/C | 1 | 25 | 9.8 | 0 | 10 |

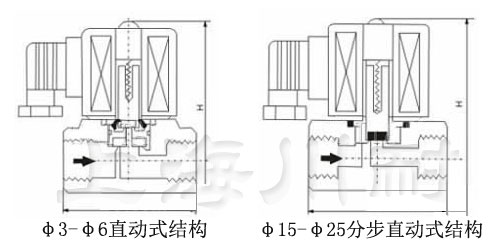

不銹鋼高壓蒸汽電磁閥結構圖：
