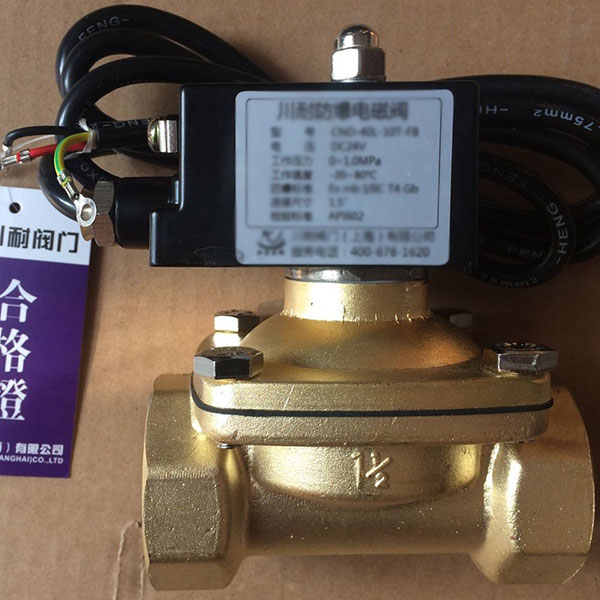

低壓燃氣黃銅電磁閥 防爆型

低壓燃氣黃銅電磁閥工作原理：
  低壓燃氣黃銅電磁閥線圈通電后，電磁閥克服銜鐵自重及密封彈簧、介質壓力的作用力將活動鐵芯連同閥口密封墊吸上，打開閥口，低壓燃氣黃銅電磁閥被控介質可流通。常開電磁閥斷電時，電磁吸力等于零，在彈簧的作用下把動鐵芯、閥桿向上提起，閥門打開，介質流通。當低壓燃氣黃銅電磁閥通電時由于吸力作用動鐵芯下移，推動閥桿，閥門關閉，介質斷止。



低壓燃氣黃銅電磁閥型號規格：
公稱通徑  DN1.5-3mm
原理結構  直動活塞式
閥體材質  黃銅、SS304、SS316
密封材料  NBR、FKM、EPDM
環境溫度  -10℃～+60℃
流體溫度  C2組:-10℃～＋80℃
適用流體  氣體、液體
流體粘度  ≤22mm2/S
連接方式  內螺紋（國標、NPT）
安裝方式  水平安裝，線圈向上
防護等級  IP65

低壓燃氣防爆黃銅電磁閥選型標準：
代號   功能名稱      功能說明
231    換向型       通電：2流向→1，3關閉；斷電：2流向→3，1關閉
232   排氣型        通電：1流向→2，3關閉；斷電：2流向→3，1關閉
E    防爆型        防爆等級：ExmⅠ/ⅡT4
＊防爆型屬特制，批量時方可定制，具體請咨詢。

低壓燃氣黃銅電磁閥接線規格標準：
電源電壓  220V、110V、24V AC 50/60Hz
24V、12V DC
額定功率  普通型AC：22VA；　DC：13W
防爆型AC：17VA；　DC：20W
電壓公差  ±10%
電氣連接  普通型：標準接線盒
防爆型：  M14＊1.5，1.5M導線



低壓燃氣黃銅電磁閥尺寸規格：

型號規格	接口G	通徑[mm]	Kv值	最大工作 壓力［bar］		外形尺寸[mm]
				AC	DC	A	B	C
DN1.5A	G1/8、1/4	1.5	0.07	8	5	41	29	100
DN2A	G1/8、1/4	2.0	0.14	6	5	41	29	100
DN2.5A	G1/8、1/4	2.5	0.21	5	4	41	29	100
DN3A	G1/8、1/4	3.0	0.23	4	3	41	29	100

低壓燃氣黃銅電磁閥的應用：
  上海川耐生產的直動式燃氣電磁閥廣泛應用于環保設備、石化電力、機器制造、食品工業、實驗裝備、分析測量儀器、流體換向、控制氣缸、醫療器械、紡織印染、焊接設備、服裝機械、印刷設備、液壓系統等自動化控制系統和設備中。

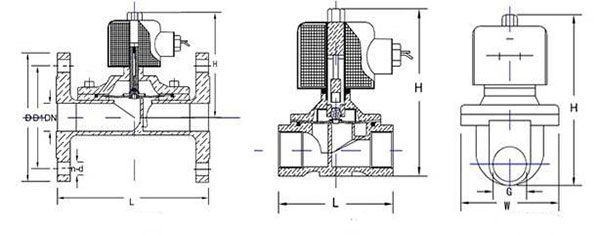

低壓燃氣黃銅電磁閥結構圖：
